Le DVB-C2 (Digital Video Broadcasting – Cable, deuxième génération) est l’évolution du DVB-C pour les réseaux de télévision par câble coaxial. Approuvé par le DVB Project en avril 2009 puis normalisé notamment sous ETSI EN 302 769, il visait à augmenter d’au moins 30% la capacité par rapport au DVB-C, sans élargir la bande de fréquences utilisée.
Pourquoi DVB-C2 ?
Le DVB-C historique, normalisé en 1994, utilise une porteuse unique modulée en QAM. Il est très efficace, mais les opérateurs câble ont ensuite eu besoin de davantage de débit pour la TV HD, l’UHD, la vidéo à la demande et les services de données.
DVB-C2 modernise donc la couche physique — modulation, correction d’erreurs, signalisation et encapsulation — afin de transporter plus d’information sur un réseau coaxial existant. Il est destiné aux réseaux CATV, c’est-à-dire aux réseaux de télévision par câble.
Le changement clé : OFDM

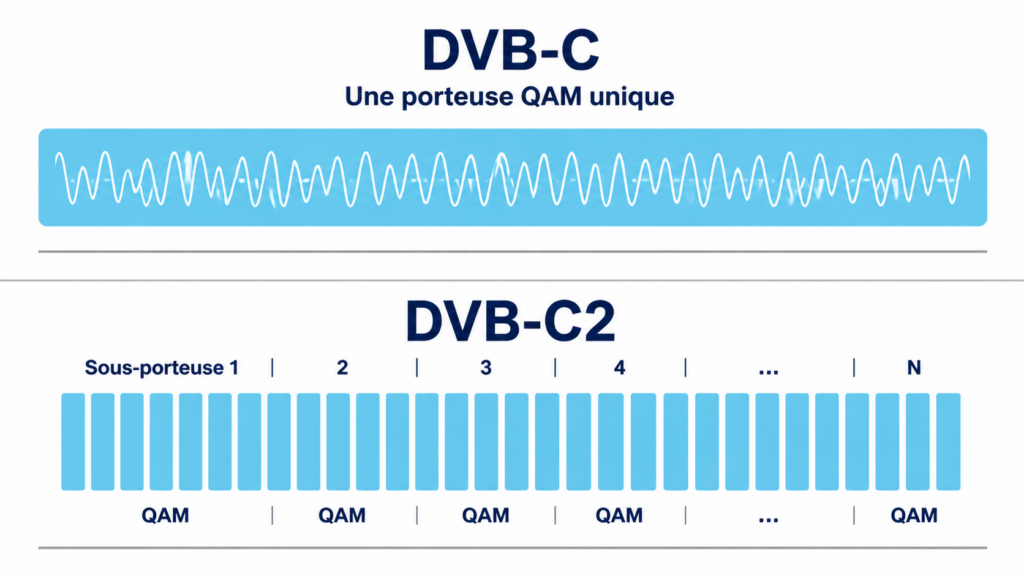

La différence la plus visible est le passage de la QAM monoporteuse à l’OFDM (Orthogonal Frequency Division Multiplexing). Au lieu d’une seule porteuse large, DVB-C2 découpe le canal en un grand nombre de sous-porteuses orthogonales, chacune modulée en QAM.
Cette approche permet de mieux s’adapter aux défauts réels du câble : atténuation variable selon la fréquence, échos, réflexions sur des connecteurs ou dérivateurs, bruit localisé et perturbations étroites. Des pilotes OFDM servent au récepteur à estimer les caractéristiques du canal et à corriger leur effet.
Modulation QAM
DVB-C2 augmente fortement la densité de modulation disponible. Le DVB-C classique va jusqu’à 256QAM, tandis que DVB-C2 prévoit jusqu’à 4096QAM.
| Modulation | Bits par symbole | Conséquence |
|---|---|---|
| 64QAM | 6 | Modulation courante, relativement tolérante |
| 256QAM | 8 | Limite classique du DVB-C |
| 1024QAM | 10 | Plus de capacité, réseau câble très propre requis |
| 4096QAM | 12 | Débit maximal, exige un excellent rapport signal/bruit |
Chaque doublement du nombre de points de la constellation ajoute un bit par symbole. La contrepartie est essentielle : une constellation dense rend les points plus proches les uns des autres ; le système devient donc plus sensible au bruit, à la non-linéarité et aux défauts d’installation.
Correction d’erreurs
DVB-C2 abandonne le codage Reed–Solomon du DVB-C au profit de la combinaison LDPC + BCH, déjà employée dans DVB-S2.
- Le LDPC est un code correcteur très performant, proche des limites théoriques de capacité du canal.
- Le BCH corrige les rares erreurs restantes après le décodage LDPC.
- L’entrelacement en temps et en fréquence aide à répartir les perturbations localisées afin qu’elles deviennent plus faciles à corriger.
À rapport signal/bruit comparable, cette chaîne de codage améliore la fiabilité ou permet de conserver la fiabilité tout en augmentant le débit.
Adaptation dynamique
DVB-C classique est essentiellement conçu pour une modulation et un codage constants. DVB-C2 peut employer VCM (Variable Coding and Modulation) et ACM (Adaptive Coding and Modulation).
En pratique, ces mécanismes permettent de sélectionner le couple modulation + taux de code le plus adapté à la qualité du réseau. Une partie du spectre ou un terminal présentant davantage de bruit peut donc recevoir une protection supérieure, tandis qu’une zone de réseau très propre peut exploiter une modulation plus dense.
Capacité par canal
Dans une configuration 8 MHz avec 4096QAM, DVB-C2 peut atteindre environ 83,1 Mbit/s. Ce chiffre dépend toutefois de paramètres techniques tels que la modulation, le taux de codage, les pilotes, les intervalles de garde et la marge de robustesse choisie.
C’est pourquoi il faut distinguer :
- Le débit brut, issu de la modulation.
- Le débit après correction d’erreurs et signalisation.
- Le débit réellement disponible pour les chaînes, les flux IP ou la VOD.
Le gain cible annoncé est supérieur à 30% par rapport au DVB-C à largeur de canal identique ; des réseaux hybrides fibre-coaxial (HFC) optimisés pouvaient théoriquement offrir un gain de capacité descendant supérieur à 60% après l’extinction de l’analogique.
Flux transportés
DVB-C2 est plus souple que DVB-C sur les entrées : il peut gérer plusieurs MPEG Transport Streams, ainsi que des flux encapsulés via GSE (Generic Stream Encapsulation).
Cela le rend adapté à différents contenus :
- Multiplex de chaînes TV et radio.
- TV HD ou UHD.
- Vidéo à la demande.
- Services interactifs.
- Données IP distribuées via le réseau câble.
Comme pour les autres normes DVB, DVB-C2 ne décide pas du codec vidéo : MPEG-2, H.264/AVC et HEVC/H.265 restent des choix de compression distincts de la norme de modulation et de transmission.
Compatibilité
DVB-C2 n’est pas rétrocompatible côté réception : un téléviseur ou décodeur DVB-C ne peut pas décoder directement un multiplex DVB-C2. À l’inverse, un récepteur DVB-C2 peut aussi prendre en charge des services DVB-C, selon son implémentation.
C’est l’un des freins majeurs à son déploiement : migrer une offre impose de renouveler ou de mettre à niveau un parc important de téléviseurs, décodeurs et modules opérateurs. Cette contrainte est particulièrement forte pour les réseaux qui disposent déjà de DVB-C opérationnel.
Comparaison DVB-C et DVB-C2
| Point | DVB-C | DVB-C2 |
|---|---|---|
| Première normalisation | 1994 | Spécification approuvée en 2009 |
| Modulation | QAM monoporteuse | OFDM multiporteuse + QAM |
| QAM maximale | 256QAM | 4096QAM |
| Correction d’erreurs | Reed–Solomon | LDPC + BCH |
| Adaptation dynamique | Non | VCM / ACM |
| Compatibilité d’un ancien tuner | DVB-C | Ne reçoit pas DVB-C2 |
| Objectif | TV numérique par câble | Hausse de capacité et services avancés |
Situation pratique
Techniquement, DVB-C2 est une évolution solide du DVB-C : OFDM, correction LDPC/BCH et QAM jusqu’à 4096 offrent une efficacité spectrale supérieure.
Dans les faits, son adoption a été limitée, notamment parce que les opérateurs câble ont fréquemment investi dans DOCSIS pour le haut débit IP et conservé DVB-C pour la télévision linéaire. DVB-C2 reste donc surtout une norme importante pour comprendre l’évolution technique des réseaux câble, plutôt qu’un standard rencontré couramment dans les téléviseurs grand public.
