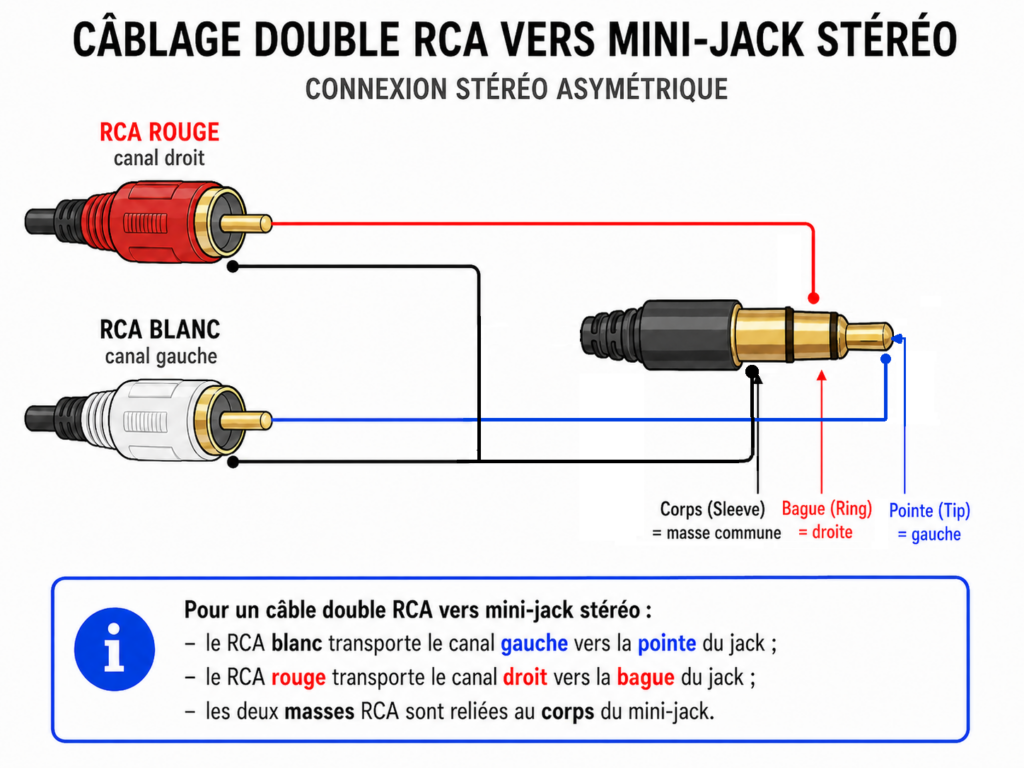

Ce schéma montre le câblage d’un câble double RCA vers mini-jack stéréo 3,5 mm. Ce type de câble permet de transporter un signal audio stéréo analogique depuis deux connecteurs RCA vers une entrée mini-jack stéréo.
Le signal est séparé en deux canaux :
Le RCA blanc transporte le canal gauche. Son point central est relié à la pointe du mini-jack, appelée Tip.
Le RCA rouge transporte le canal droit. Son point central est relié à la bague du mini-jack, appelée Ring.
Les deux masses des connecteurs RCA sont reliées ensemble. Elles sont ensuite raccordées à la partie arrière dorée du mini-jack, appelée Sleeve. Cette masse est commune aux deux canaux audio.
Le mini-jack utilisé est un connecteur TRS, c’est-à-dire composé de trois parties conductrices : Tip, Ring et Sleeve. Les petits anneaux noirs visibles sur la fiche servent uniquement à isoler électriquement ces trois zones métalliques.
Ce câblage est asymétrique stéréo : chaque canal possède son propre signal, mais les deux canaux partagent la même masse. Il est adapté aux liaisons courtes, par exemple entre une sortie RCA d’un lecteur, d’une table de mixage ou d’un appareil hi-fi, et une entrée mini-jack stéréo.
