D54 ist ein analoges Kommunikationsprotokoll, das von Strand Lighting in Großbritannien zur Steuerung von Dimmern für die Bühnenbeleuchtung entwickelt wurde; es entstand etwa zur gleichen Zeit wie das amerikanische AMX192.
Ursprung und Entwicklungskontext
Um das Jahr 1976 suchte das britische Forschungs- und Entwicklungsteam von Strand nach einer Lösung, um das Kabelgewirr zu reduzieren, das mit der herkömmlichen analogen Steuerung einherging – bei der jeder Dimmer eine eigene, dedizierte Verbindung benötigte. Das Team entwickelte ein analoges Multiplex-System namens D54; dieser Name leitete sich ursprünglich von einer internen Normnummer von Strand ab und etablierte sich anschließend als die gebräuchliche Bezeichnung für das Protokoll..

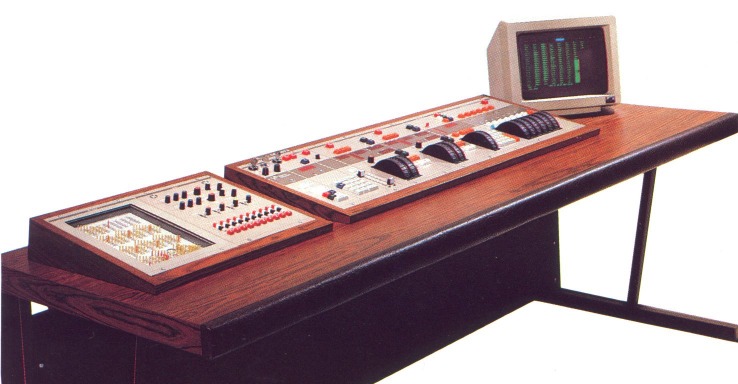

Das D54-System wurde ursprünglich für die Ansteuerung von 384 Kanälen konzipiert, bevor es ab 1980 bei den Strand-Galaxy-Lichtstellpulten und anschließend ab 1984 bei der Strand Gemini zum Einsatz kam.
Technischer Betrieb
Wie das AMX192 setzt auch das D54 auf eine rein analoge statt auf eine digitale Übertragung. Der Datenrahmen beginnt mit einem mehr als 50 Mikrosekunden langen 0-Volt-Intervall (das als Startcode fungiert), gefolgt von einem Synchronisationsimpuls und anschließend den Analogwerten für jeden Kanal, die nacheinander bis zum 384. Kanal übertragen werden.
Hier sind die wichtigsten technischen Spezifikationen des D54-Protokolls:
- Anzahl der Kanäle: 384 in der Standardausführung, erweiterbar auf 768 in einer erweiterten Variante.
- Synchronisationspegel (Vs): zwischen -4,0 V und -6,0 V, mit einem Nennwert von -5,0 V.
- Empfängerimpedanz (Ri): ca. 100 kΩ.
- Abschlusswiderstand (Rt): im Bereich von 20 bis 30 kΩ, abhängig von der Konfiguration.
- Gesamtzyklusdauer (Tc): ca. 40 ms im Nennbetrieb.
- Slew-Rate (Signaländerungsgeschwindigkeit): etwa 2 bis 2,5 V/µs.
Ein wesentliches Merkmal unterscheidet das D54-Protokoll von DMX512: Im Gegensatz zu DMX, wo der Datenrahmen auf die tatsächlich genutzte Anzahl von Kanälen reduziert werden kann, schreibt D54 die Übertragung aller 384 Kanäle vor – eingeleitet durch einen Startkanal mit dem Wert Null –, und zwar unabhängig von der tatsächlichen Größe der Installation.
Ein bei Technikern beliebtes Protokoll
Das D54-Protokoll verbreitete sich vor allem in großen Veranstaltungsstätten – insbesondere in den Theatern des Londoner West End –, die mit Dimmersystemen von Strand Lighting ausgestattet waren. Bei Technikern erfreute es sich aus einem sehr praktischen Grund großer Beliebtheit: Im Gegensatz zu digitalen Signalen ließen sich die analogen Pegel des D54-Signals direkt auf einem Oszilloskop darstellen, was die Diagnose und Fehlersuche vor Ort erheblich erleichterte.
D54 vs. DMX512: Dauerhafte Koexistenz
Obwohl sich fortschrittlichere Protokolle wie DMX512 nach und nach als Industriestandard etablierten, blieb D54 noch viele Jahre weit verbreitet, insbesondere in bestehenden Dimmer-Installationen von Strand. Tatsächlich wird das Protokoll auch heute noch von älteren Geräten unterstützt – etwa den Lichtstellpulten der Strand-500-Serie –, die sowohl mit D54 als auch mit DMX betrieben werden können.
Um die Integration dieser Altsysteme in moderne Steuerungssysteme zu ermöglichen, besteht die gängigste technische Lösung im Einsatz eines Protokollwandlers, der ein eingehendes DMX512-Signal in ein natives D54-Signal umwandelt, um die vorhandenen Dimmer anzusteuern.
Ein regionaler Standard im Vergleich zu einem globalen Standard
Das D54-Protokoll ist ein Paradebeispiel für die technologische Zersplitterung, die die Bühnenbeleuchtung vor der Einführung von DMX512 prägte. Während AMX192 den US-Markt dominierte, etablierte sich D54 als britischer Standard für Strand – wobei jeder Hersteller seine eigene proprietäre Analoglösung entwickelte –, bis DMX512 ab 1986 die gesamte Branche vereinheitlichte.
Trotz seines Alters bleibt D54 ein interessantes Beispiel für analoge Technik im Bereich der Live-Performance; der fortgesetzte Einsatz in Altsystemen zeugt von der Robustheit von Anlagen, die vor fast einem halben Jahrhundert konzipiert wurden.
